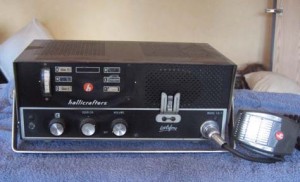

Make
Hallicrafters
Model
CB-7
Year
1965
Description
7 tube
Channels
6
Power Input
12VDC, 115VAC
Sams #
CB-7, page 76
Tube Complement
| v1 | RF Amp |
12AU6 |
| v2 | Converter |
12BE6 |
| v3 | 1st IF Amp |
12BA6 |
| v4 | 2nd IF Amp - 1st Speech Amp |
6BL8 |
| v5 | Squelch Gate - Rec Muting - AF Amp |
6BN8 |
| v6 | Rec Output - Modulator - 2nd Speech Amp |
6GW8 |
| v7 | Transmit Osc - Final Amp |
6CX8 |
